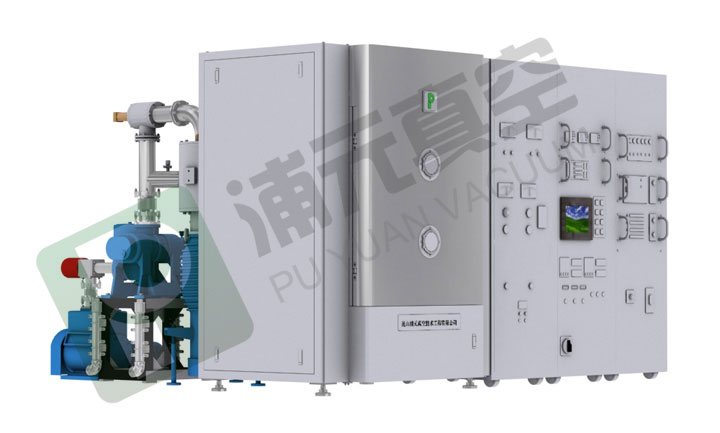

GSF系列高精密電子束蒸發光學真空鍍膜機
日期:2016-01-13 10:18:51 人氣:24214
GSF高精密電子束蒸發光學真空鍍膜機的工作原理是將膜材放入水冷銅坩堝中,直接利用電子束加熱,使膜材中的原子或分子從表面汽化逸出后入射到基片表面凝結成膜。電子束蒸發比一般電阻加熱蒸發熱效率高、束流密度大、蒸發速度快,制成的薄膜純度高。
光學鍍膜設備可鍍制層數較多的短波通、長波通、增透膜、反射膜、濾光膜、分光膜、帶通膜、介質膜、高反膜、彩色反射膜等各種膜系,能夠?qū)崿F(xiàn)0-90層膜的膜系鍍膜,也能滿足如汽車反光玻璃、望遠鏡、眼鏡片、光學鏡頭、冷光杯等產品的鍍膜要求。配置不同的蒸發源、電子槍和離子源及膜厚儀可鍍多種膜系,對金屬、氧化物、化合物及其他高熔點膜材皆可蒸鍍。
1)、高精密光學鍍膜機配備有石英晶體膜厚儀、光學膜厚自動控制系統,采用PLC與工業電腦配合自主研發的PY3100系統聯合實現對整個工作過程的全自動控制,可以實現無人值守,從而提高了工作效率和保證產品質量的一致性和穩定性。
2)、大抽速真空系統加配深冷裝置,優秀的動態真空能力,為復雜的光學膜系制備提供了必要的真空條件保障。
3)、蒸發分布穩定、性能可靠的E型電子槍,優化設計的蒸發源與工件架之間的位置關系,為精密膜系的實現調工了膜料蒸發分布方面的保障。
4)、平穩而高速旋轉的工件架轉動系統,使工件架內外圈產品光譜曲線更趨于一致。
5)、適用于光學領域行業,大規模工業生產高端要求的廠商使用。
GSF高精密電子束蒸發光學真空鍍膜機 |
型號 | GSF-800 | GSF-1200 | GSF-1400 | GSF-1600 | GSFW-1000 | GSFW-1200 | GSFW-1600 |
真空室尺寸 | Φ800×1000MM | Φ1200×1400MM | Φ1400×1600MM | Φ1600×1800MM | Φ1000×1100MM | Φ1200×1400MM | Φ1600×1800MM |
真空機組 | KT400擴散泵機組 | KT630擴散泵機組 | 雙KT630擴散泵機組 | 雙KT630擴散泵機組 | KT500擴散泵機組 | KT630擴散泵機組 | 雙KT630擴散泵機組 |
鍍膜系統 | 電子槍蒸發源、鍍膜輔助離子專用電源或霍爾離子源 |
充氣系統 | 壓強控制儀 |
控制方式 | 半自動或全自動 |
膜厚監控系統 | 石英晶體膜厚監控系統、光學膜厚監控系統 |
抽氣速率 | 5×10-3Pa﹤15min | 5×10-3Pa﹤15min | 5×10-3Pa﹤15min | 5×10-3Pa﹤15min | 5×10-3Pa﹤15min | 5×10-3Pa﹤15min | 5×10-3Pa﹤15min |
極限真空 | 3.0X10-4Pa | 3.0X10-4Pa | 3.0X10-4Pa | 3.0X10-4Pa | 3.0X10-4Pa | 3.0X10-4Pa | 3.0X10-4Pa |
備注 | 以上設備參數僅做參考,具體均按客戶實際工藝要求設計訂做 |
